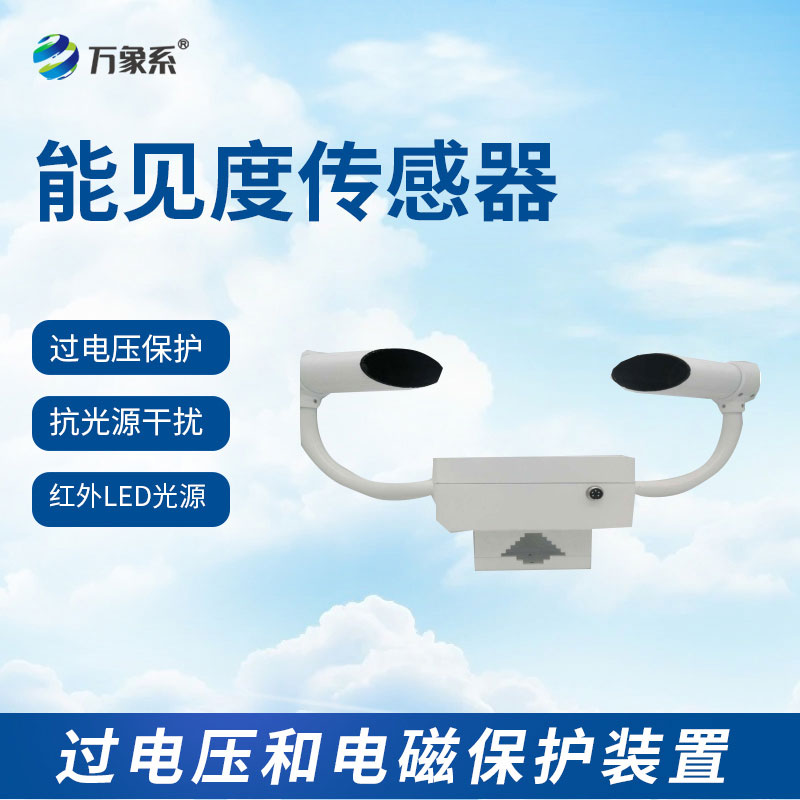

能见度传感器

一、能见度传感器产品概述

能见度传感器又称能见度检测仪，能见度监测系统，能见度传感器采用一体化结构设计，紧凑小巧，可对大气能见度进行连续测量输出，同时在气象、交通、航空、电力等行业意义重大。

能见度反映大气浑浊程度，是表征近地表大气污染程度的一个重要物理量。同时在气象、交通、航空、电力等行业意义重大。

仪器的发射端发出光辐射对于临近的采样空间中的大气进行照射，大气样本中的气溶胶对照射的粒子产生散射，其散射光强的大小与粒子浓度及其尺度相关，而粒子浓度与与其尺度又能客观的反应大气能见度。散射式能见度测量仪通过测量特定角度上的散射光强，并根据其与总散射量之间的关系确定总散射系数，因为光在短距离的气溶胶中传播，气溶胶对其的吸收系数是可以忽略不计的，所以利用总散射系数就可以求得能见度。

能见度仪提供多组内置命令用于配置系统参数和控制系统多种功能。在组装和维护过程中，需要一个显示终端来检查系统参数，并可以用来更改参数值。

二、技术参数

三、产品功能

1.可对大气能见度进行连续测量输出。

2.仪器具有自检能力，可对自身的12V供电电压，接收器、发射器温度，接收器信号及零点信号等进行实时检测，并给出状态报警指示。

3.仪器数字输出接口标配为RS-485，支持Modbus RTU通信协议。

4.仪器可设置ID号以标识身份，ID=00为通用标识，ID号出厂时均为通用标识，用户可通过命令进行设置新的ID号，ID号一旦设定不受设备断电影响，此功能在多机联网共用主站时用以区分布点仪器。

四、产品特点

1.结构特点：能见度仪采用一体化结构设计，紧凑小巧，传感器尺寸和重量非常小，包装、储运、安装方便，也可以做为便携式仪器使用；独特的双散射接收器结构设计，对太阳和其它杂光干扰降到了最低。

2.发射器和接收器窗口透镜经过了特殊的防灰尘、防霉菌镀膜处理，使镜头在自然环境中积累灰尘的厚度与速度大大降低，同时也降低了盐雾与油污的污染几率。

3.仪器结构材料为高质量硬质铝材，表面进行了阳极钝化处理，并进行多道喷漆保护；所有螺钉均选择耐腐蚀不锈钢螺钉；壳体内部是密封的，达到了IP65防护等级，具有沿海气候适应性。

4.仪器功耗极低，在冬天发射器频繁加热状态，也只小于5W，因此可适应蓄电池或太阳能板供电的电源工作方式。直流12VDC供电，方便系统集成。

5.仪器采集器设计上强调长期运行的稳定性，内置看门狗电路，经过长期运行考验，仪器工作稳定、可靠。

6.实时数据显示：传感器可以输出一系列的数字信息，操作人员可以自由选择15秒或60秒间隔时间，信息可以通过自动应答或被动招测方式输出。

7.上位计算机可以灵活地显示以下内容：

每个信息可以带有时间日期标记；

信息内容能以固定的几种模式输出，每种模式均有状态报警数值提示；

仪器的直流供电电路具有防反接和自恢复保险双重设计，即使用户误操作，也不会引起仪器线路板烧毁，无需更换保险丝，重新正确操作后即可恢复正常。

仪器的通讯接口芯片具有15KV的防静电保护，在用户接线操作时可最大限度保护电路免受人体静电的危害。

仪器具有防雷措施，其通信接口和电源接口均具有防雷设计，可将雷击损害降到最低。
